背景・目的

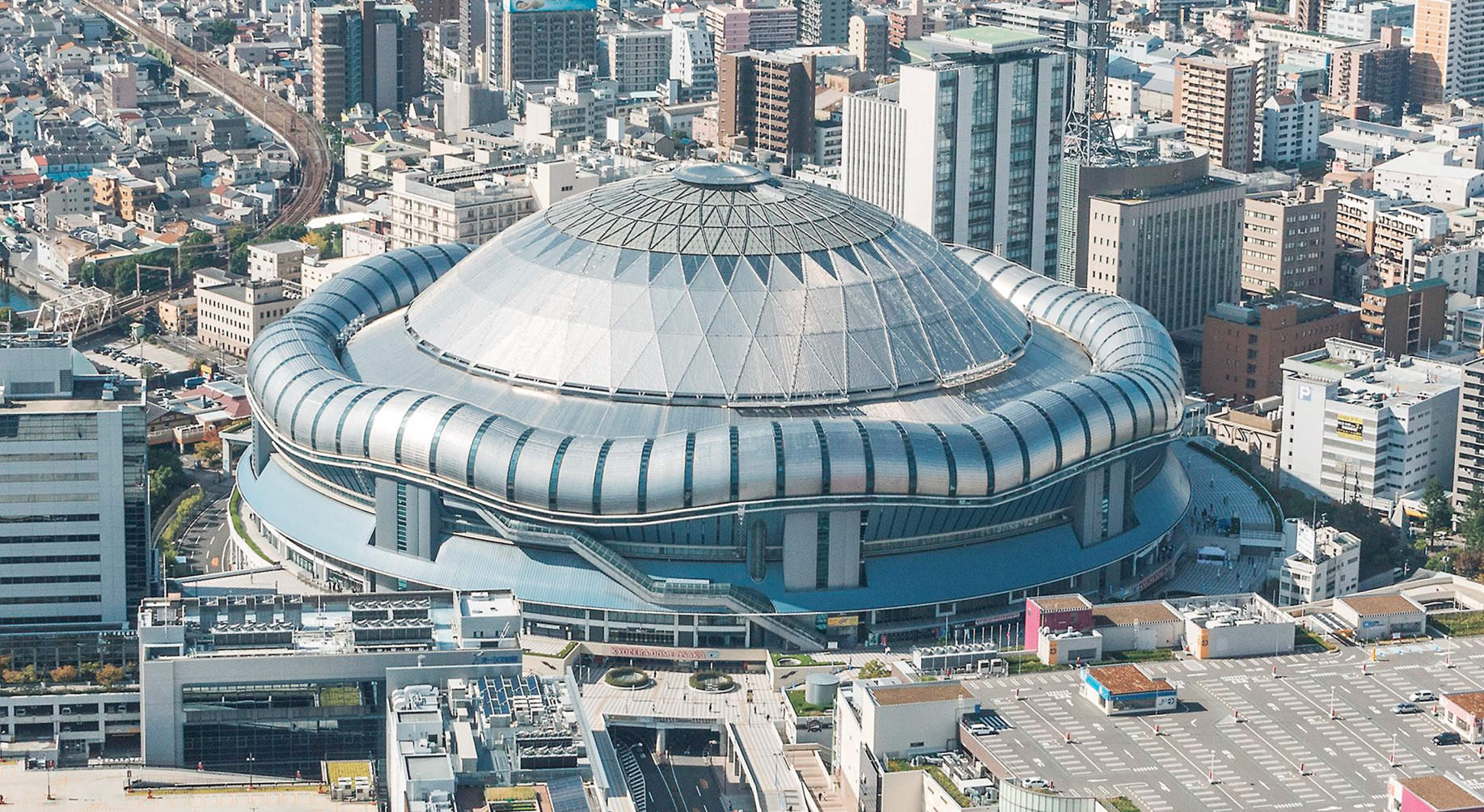

地上９階・地下１階、高さ83m、コンコース一周距離約600ｍの巨大ドーム

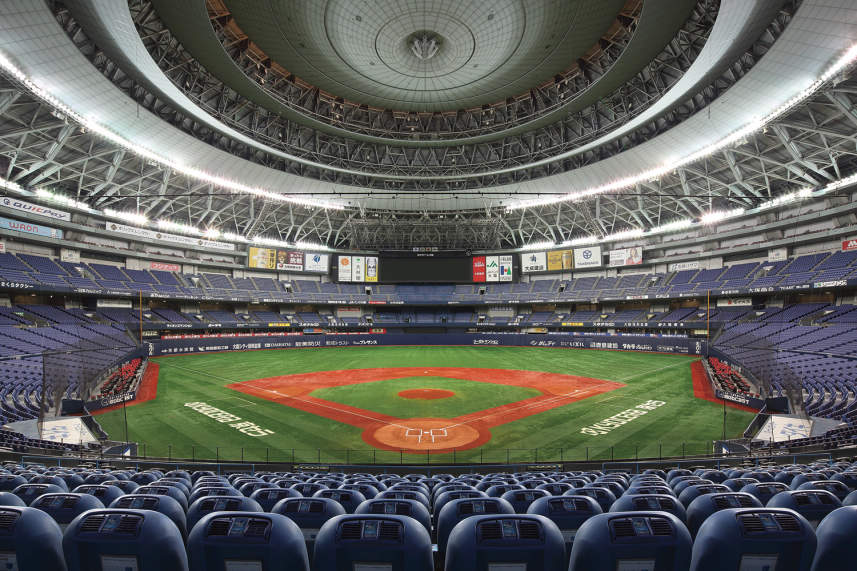

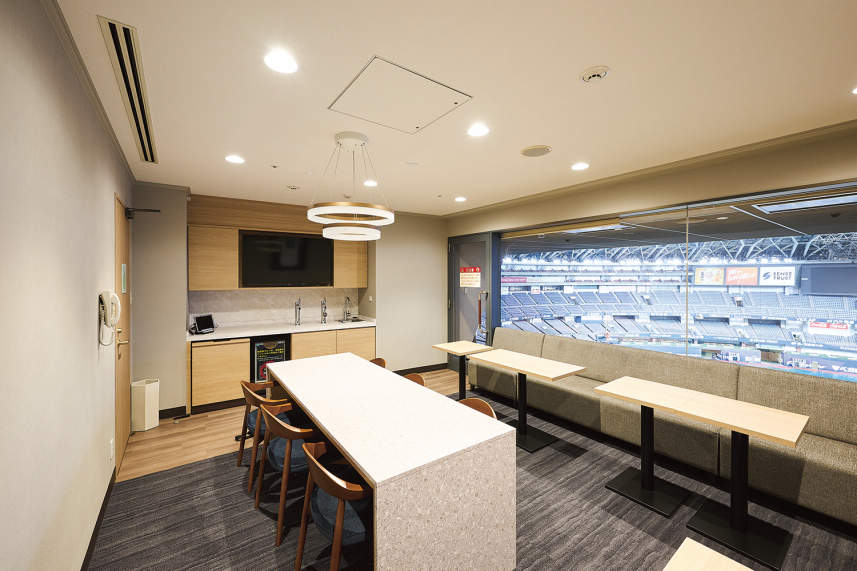

京セラドーム大阪様は1997年に開業した大阪市に位置する多目的ドーム型スタジアムで、国内最大級のアリーナ空間を誇ります。 収容人数は約3.6万人で、イベント開催時のアリーナを含む最大収容人数は5万5千人にのぼり、スポーツ、コンサートはもちろん、展示会、式典などあらゆるイベントに最適な音響空間や光空間を演出可能です。また、大空間の空調環境を適切に保つ設備により、快適なドーム内環境を提供しています。

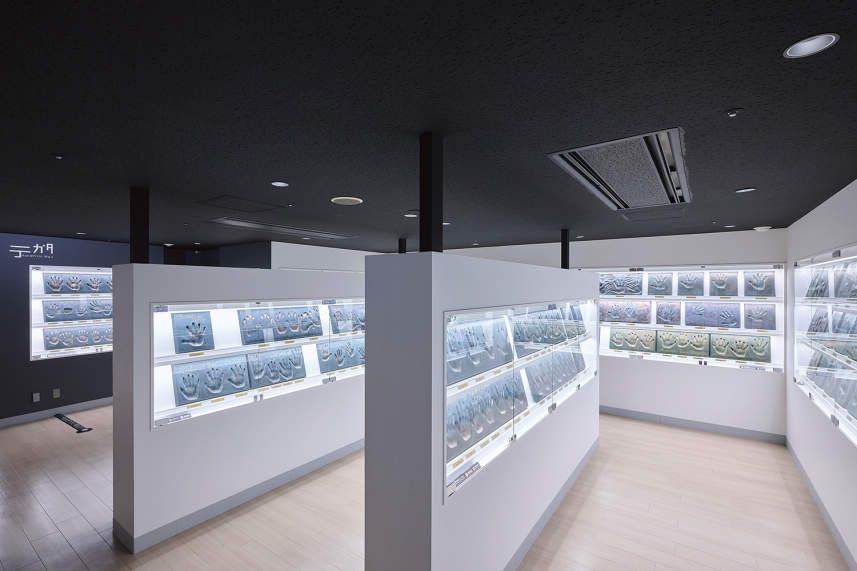

「手型Hand Print Wall」
導入効果
納入機器概要

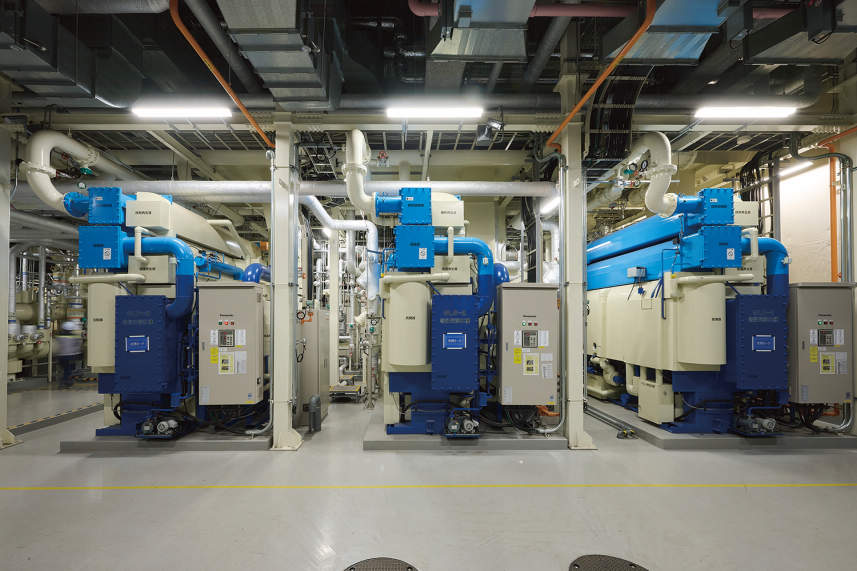

3つのプラントから構成されている地域冷暖房「岩崎エネルギーセンター」での空調設備に廃熱利用型ナチュラルチラー7基を含む当社の大型ナチュラルチラーを合計 10基ご採用いただいております。京セラドーム大阪様はメインプラントからの熱供給先のひとつで、その熱を利用した空調システムで大規模なドーム施設の冷暖房を行っています。

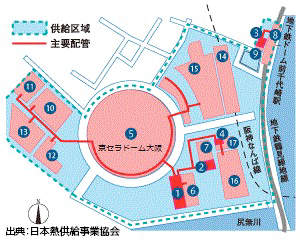

岩崎橋地域の熱供給区域
(1)メインプラント (2)サブプラント1 (3)サブプラント2※ (4)サブプラント3 (5)京セラドーム大阪 (6)ドームシテイガスビル (7)ICC ビル (8)大阪メトロ ドーム前千代崎駅 (9)ローソン (10)大阪メトロ本社 (11)大阪市消防局庁舎 (12)多根総合病院 (13)フォレオ大阪ドームシティ (14)阪神ドーム前駅 (15)イオンモール大阪ドームシティ (16)スーパービバホーム大阪ドームシティ (17)hu+g MUSEUM
※2016年12月廃止

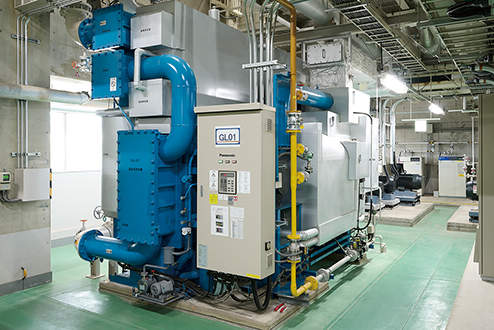

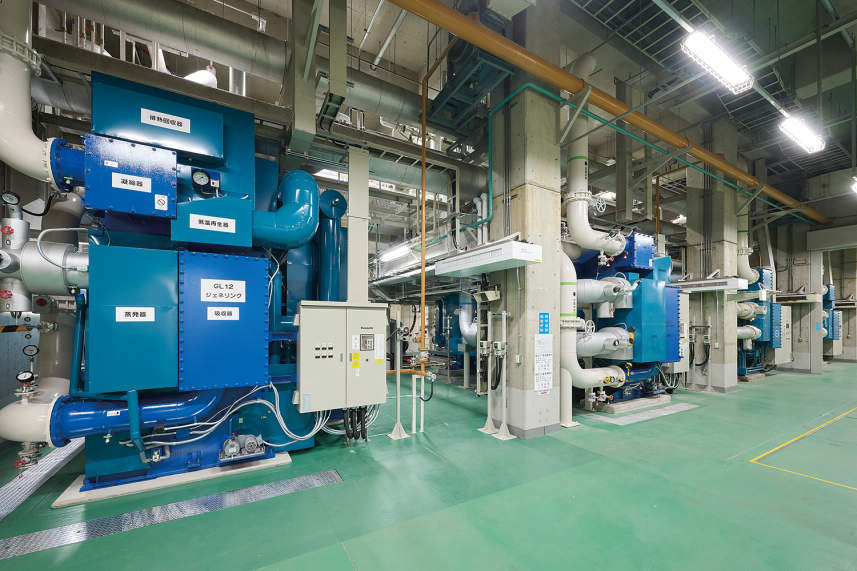

納入機器
| 納入先 | 機器名称 | 品番 | 納入数 | 馬力 | 備考 | |
|---|---|---|---|---|---|---|
| メインプラント | - | ナチュラルチラー｜廃熱利用機 WE型ジェネリンク | - | 1基 | - | QCG-WE360FG |
| メインプラント | - | ナチュラルチラー｜廃熱利用機 CP型ジェネリンク | - | 1基 | - | QFG-CP800FG |
| メインプラント | - | ナチュラルチラー｜吸収冷温水機 節電型ナチュラルチラーPR型 | - | 1基 | - | QFW-PR10XFG |
| メインプラント | - | ガス焚吸収冷温水機 | - | 1基 | - | FUW-HE900CGU |
| メインプラント | - | ガス焚吸収冷温水機 | - | 1基 | - | FUW-HE900EGU |
| サブプラント1 | - | ナチュラルチラー｜廃熱利用機 WE型ジェネリンク | - | 2基 | - | DUWL-WE500FG |
| サブプラント3 | - | ナチュラルチラー｜廃熱利用機 WE型ジェネリンク | - | 3基 | - | QBG-WE300FG |
物件概要
| 建物分類 | スポーツ施設 |
|---|---|
| 都道府県 | 大阪府 |
| 所在地 | 大阪市西区千代崎3丁目中2番1号 |
| 建築面積 | 33,800㎡ |
| 延床面積 | 156,400㎡ |
| 建物規模 | 地上9階・地下1階 |
| 開業年月 | １９９７年3月 |
| 撮影、画像ご提供、ご協力 | 株式会社大阪シティドーム様 Daigasエナジー株式会社様 |
