Fシリーズ 超省エネルギーCP型ジェネリンク 【 一重二重併用形 】
業界トップクラス※1の廃熱回収量で、
従来機種と比較してガス消費量を大幅に削減した
廃熱投入型吸収冷温水機
ヘビーロード標準対応
【 JIS基準COPc 】定格時：1.43（2.02）※2 ※3
燃料削減率※4：30.0%（廃温水90→80℃）
燃料削減率※4：32.4%（廃温水88→83℃）
IPLV値：1.60※2
- 当社従来標準仕様機/JIS基準/冷房時。2017年3月時点。
- 機種によって消費電量が異なるため、数値は目安とします。
- 廃温水90→80℃条件です。（ ）の値は、廃温水有の燃料消費量で算出した値です。
- 冷水12→7℃仕様時の値を示しています。
業界トップクラスの廃熱回収量
◾️廃熱回収量
◾️ガス消費量
⚫︎冷却水入口温度：冷房負荷100％時32℃、0％時27℃で中間は比例算出となります。
⚫︎冷房負荷100％時 冷水15→7℃/廃温水入口温度90℃
⚫︎各図は廃温水出口温度が定格値より下がり、最大廃熱回収した場合の特性線図を示しています。
- 機種により対応流量は異なります
- 廃熱増加型の場合
- 標準仕様廃熱投入なしと廃熱増加型との比較
廃温水単独モードの設置
廃温水単独運転で対応可能な冷房負荷の場合、運転モードの選択が可能です。
運転特性
廃温水温度特性
廃温水温度が高いほど廃熱回収量、燃料削減率は増加します。
※冷水15→17℃標準仕様の場合
廃温水流量特性
廃温水流量が多いほど廃熱回収量、燃料削減率は増加します。
※冷水15→17℃標準仕様の場合
サイクルフロー
主な仕様
| 仕 様 | 対 応 |
| 屋外パネル仕様（全機種） | オプション |
| ヘビーロード仕様 | 標 準 |
| 加熱能力増加仕様（全機種：1ランクアップ） | オプション |
| 廃温水増加型仕様（全機種） | オプション |
- 中間期冷房、年間冷房の場合には別途対応が必要ですのでお問い合わせください。
主な機能
| 機 能 | 対 応 |
| 吸収液ポンプ1,2,3インバーター制御 | 標 準 |
| 冷（温）水変流量制御 | オプション |
| 冷却水変流量制御 | オプション |
| 冷却塔ファン発停出力 | 標 準 |
| 冷却水ポンプ発停出力 | 標 準 |
| 低ＮＯxバーナー搭載（12A・13A） ※NOx値40ppm（O2：0％換算）未満 |
標 準 |
| 冷却水温度対応セイフティコントロール | 標 準 |
| デジタルＰＩＤ制御 | 標 準 |
| 自己診断機能 | 標 準 |
| 燃焼系故障診断機能 | 標 準 |
| 廃温水戻り温度制御 | 標 準 |
| 稀液分配弁 | オプション |
| 利用可能廃熱 | 温水 |
| 用途 | 冷水，温水 |
| 燃料種 | ガス |
| 純熱源（追焚） | 直火 |
| 廃熱源温度／圧力範囲 | 廃温水 80～95℃ |
| ラインアップ （単位：USRT） |
80 |
| 100 | |
| 120 | |
| 150 | |
| 180 | |
| 210 | |
| 240 | |
| 280 | |
| 320 | |
| 360 | |
| 400 | |
| 450 | |
| 500 | |
| 560 | |
| 630 | |
| 700 | |
| 800 |
おすすめ事例
ガスパビリオン おばけワンダーランド／EXPOホール「シャインハット」／EXPOメッセ「WASSE」様
大阪・関西万博の冷房設備の中枢を担う供給処理施設南東および北東に、廃熱投入型を含む当社ナチュラルチラー計6台ご採用。
札幌市中央区複合庁舎様
再生可能エネルギーや未利用エネルギーを活用して省エネを推進し、ZEB Ready認証を取得した新庁舎に当社のナチュラルチラーが貢献

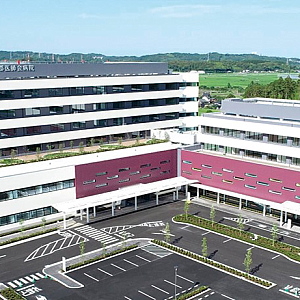

公益社団法人 宮崎市郡医師会 宮崎市郡医師会病院様
エネルギーサービスを導入し、省エネと防災性を両立した停電対応型コージェネレーションシステム

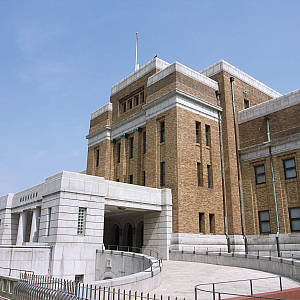

国立科学博物館様
