直火二重効用 吸収冷温水機 Fシリーズ高期間効率機R型 【 二重効用形 】
超コンパクト設計、さらに省エネ性もアップした高期間効率機
省エネ性の向上とともに、コンパクト化・軽量化を実現したリニューアルにも最適なナチュラルチラー
COPc 1.32 シリーズ※1
IPLV値（ガス焚）：1.57※1
IPLV値（灯油焚）：1.55※1
IPLV値（A重油焚）：1.52※1
ガス焚
灯油・A重油焚
ガス・油切替専焼
省エネルギー率 38％※2
ヘビーロード標準対応
業界最小・最軽量※3、さらに高効率
例えばリニューアル時…
これまでの機器は省エネ性が上がると寸法は大型化し、周辺設備の大幅改修が伴ってしまうことも…
超コンパクト設計！
高温再生器 約30％※4小型化
コントロールBOX 約34％※4小型化！
新型溶液ポンプ採用で高さ100mm低減！※4
高期間効率による部分負荷性能の向上
高期間効率による部分負荷性能の向上 冷房負荷25％で性能43％向上！※6
◾️部分負荷線図
- 機種によって消費電力が異なるため、数値は目安とします。
- 省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。
- 定格COPc1.32クラスにおいて
- 当社現状標準機との比較
- ガス焚仕様において
- 当社Eシリーズとの比較
- 当社Eシリーズ
コンビネーション（ガス・油切替專焼仕様）
通常時にはガス燃料にて運転を行い、停電時やガス供給停止時等の非常時には油燃料への切り替え運転が可能となります。
⚫︎1台でガス燃料/油燃料切替運転対応（ オプションでA重油、灯油単独燃焼に対応）
⚫︎開放可能構造により水洗浄可能（高温再生器）
◾️燃料切替運転システム例
サイクルフロー［ガス焚仕様機種］
トータルランニングコスト・CO2排出量削減【ガス焚仕様機種】
◾️トータルランニングコスト（冷房）
◾️年間CO2排出量試算（冷房）
【算出条件】
⚫︎吸収冷温水機容量：1,125kW（320RT）
⚫︎負荷パターン：空気調和・衛生工学会データ（建物用途：ホテル）を使用
⚫︎年間冷房運転時間：7,428h/年
⚫︎冷水ポンプ揚程 20m／冷却水ポンプ揚程 25m
⚫︎東京ガス空調用A契約C（2017年1月時点）
⚫︎東京電力業務用電力（2017年1月時点）
⚫︎当社既設機：Eシリーズ
⚫︎冷水、冷却水変流量：機器側からの冷水、冷却水ポンプインバーター周波数制御実施時
⚫︎CO2排出量計算は『温室効果ガス排出量の算定・報告マニュアル（平成28年4月環境省/経済産業省）』参照。
【標準搭載機能】
⚫︎起動時間短縮制御（大阪ガス（株）・東邦ガス（株）共同開発）
⚫︎燃焼ON-OFF制御時（冷房負荷約15％以下）のCOP向上
⚫︎燃料デマンド機能
主な仕様
| 仕 様 | 対 応 |
| 屋外パネル仕様（80～700RT） | オプション |
| ヘビーロード仕様 | 標 準 |
| 加熱能力増加仕様 （80～ 800RT：3ランクアップ） （80～ 900RT：2ランクアップ） （80～1000RT：1ランクアップ） |
オプション |
主な機能
| 機 能 | 対 応 |
| 稀液ポンプインバーター制御（吸収液ポンプNo.1） | 標 準 |
| 濃液ポンプインバーター制御（吸収液ポンプNo.2） | 標 準 |
| 冷(温)水ポンプインバーター制御用出力 | オプション |
| 冷却水ポンプインバーター制御用出力 | オプション |
| 冷却水15℃対応 | オプション |
| 冷却塔ファン発停出力 | 標 準 |
| 冷却水ポンプ発停出力（低負荷時） | オプション |
| 低ＮＯxバーナー搭載（13A） ※NOx値40ppm（O2：0％換算）未満 |
標 準 |
| 冷却水温度対応セイフティコントロール ※運転可能冷却水範囲：18～34℃ |
標 準 |
| デジタルＰＩＤ制御 | 標 準 |
| 自己診断機能 | 標 準 |
| 燃焼系故障診断機能 | 標 準 |
| 灯油焚低ＮＯx対応（水噴霧方式） ※NOx値80ppm（O2：0％換算）未満 |
オプション |
| COPc JIS基準※1 | 1.32シリーズ 高位発熱量基準1.20 |
1.32シリーズ 高位発熱量基準1.24 |
1.32シリーズ 高位発熱量基準1.20 |
1.32シリーズ 高位発熱量基準1.24 |
||
|
IPVL※1 |
1.57 | 1.55 | 1.52 | 1.57 | 1.55 | 1.52 |
| 省エネ率※2 | 38％ | |||||
| 燃料種 | ガス | 灯油 | A重油 | （ガス・油切替専焼）※3 | ||
| ガス | 灯油 | A重油 | ||||
| 用途 | 冷水，温水 | |||||
| ラインアップ （単位：USRT） |
80 | － | － | |||
| 100 | ||||||
| 120 | ||||||
| 150 | ||||||
| 180 | ||||||
| 210 | ||||||
| 240 | ||||||
| 280 | ||||||
| 320 | ||||||
| 360 | ||||||
| 400 | ||||||
| 450 | ||||||
| 500 | ||||||
| 560 | ||||||
| 630 | ||||||
| 700 | ||||||
| 800 | ||||||
| 900 | － | |||||
| 1000 | － | |||||
- 機種によって消費電力が異なるため、数値は目安とします。
- 省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。
- A重油、灯油のみ使用する場合も対応可能です。
おすすめ事例
名古屋のランドマークのひとつ、スポーツとエンターテイメントの中心地となる多目的ドームの快適空間創造に、当社ナチュラルチラーが貢献

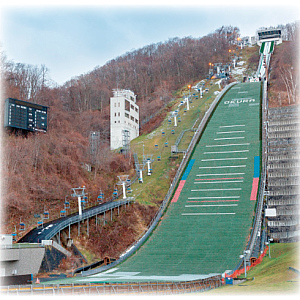

オリンピック・パラリンピックの歴史と感動を身近に体感できる施設の快適性向上に、当社のナチュラルチラーが貢献

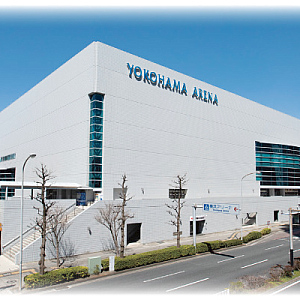

フレキシブルなレイアウトが可能な日本最大級の多目的屋内アリーナの快適環境に当社ナチュラルチラーが貢献
