アークヒルズ地域冷暖房様｜空質空調納入事例

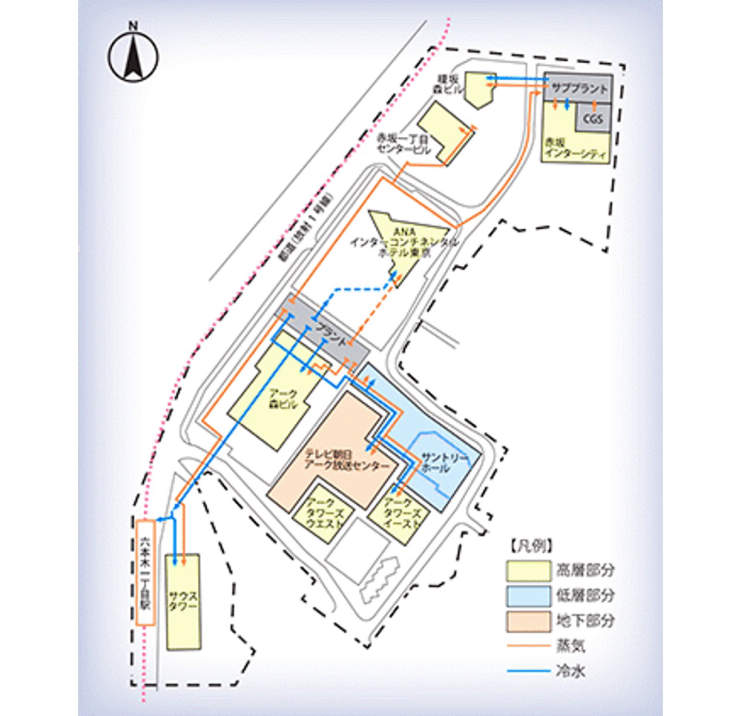

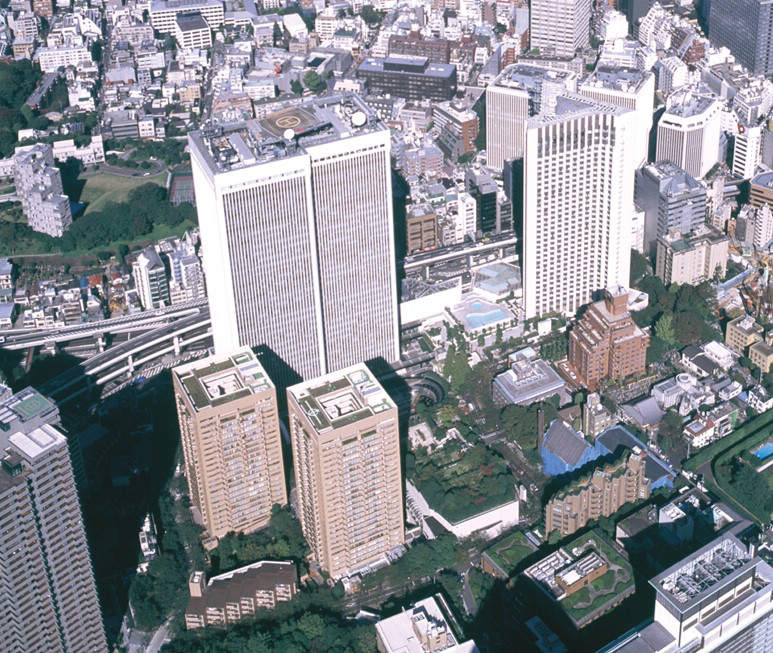

赤坂・六本木アークヒルズ地区は、事務所、ホテル、住宅、テレビスタジオ、コンサートホールなど複合的な大都市機能を備えながらも、緑豊かでうるおいのある“環境共生型”の都市空間です。
この「都市の理念」の一翼を担い、新しい時代の要請に応える施設として、地域冷暖房が導入されました。
アークヒルズ熱供給（株）様は、1986年に熱供給事業を開始。2000年には氷蓄熱システムを導入して、地下鉄駅舎への冷熱供給を開始されました。
2005年には赤坂インターシティ地下のサブプラントからも熱供給を開始。都市の発展と共に、設備機能を高められています。

導入効果

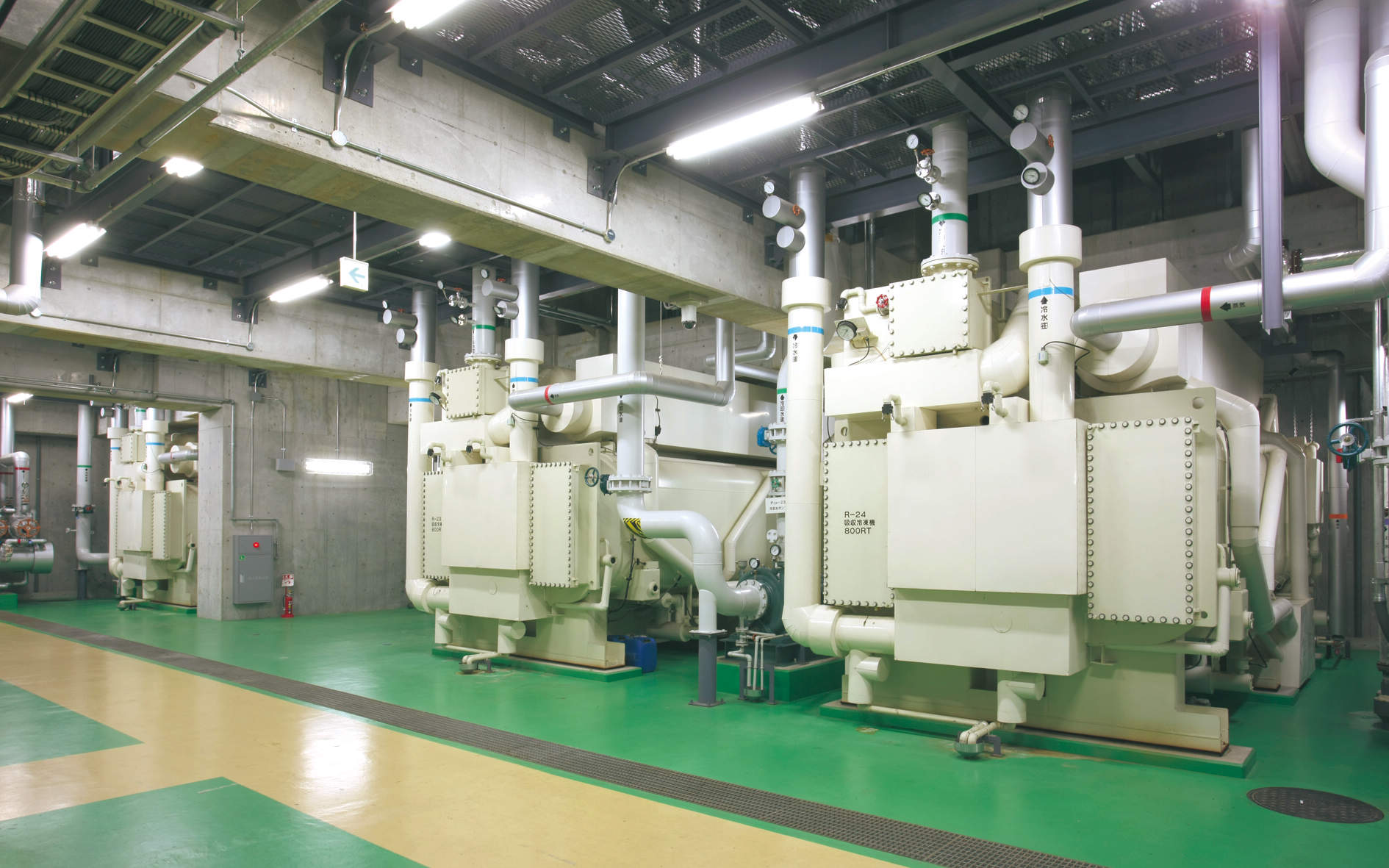

メインプラントに5,600RT、サブプラントに2,400RT配置された当社の吸収冷凍機が、
大規模空調用の冷水を安定供給

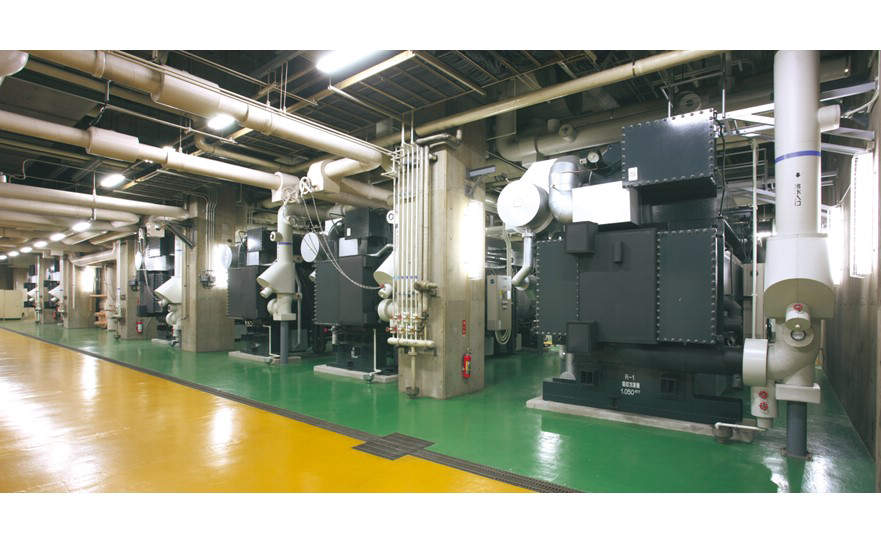

メインプラントは、2008年～2010年にかけて全冷凍機をリニューアル更新していただきました。
加えて都市ガスボイラー全台にエコノマイザーを設置し、ボイラーの廃熱を有効活用することで、従前のシステムから約7％の省エネを実現。また夜間電力を活用した氷蓄熱システムの冷熱を昼間の冷房に使用するなど、24時間365日、安定した冷水供給を実現すると共に、省エネルギーを推進されています。

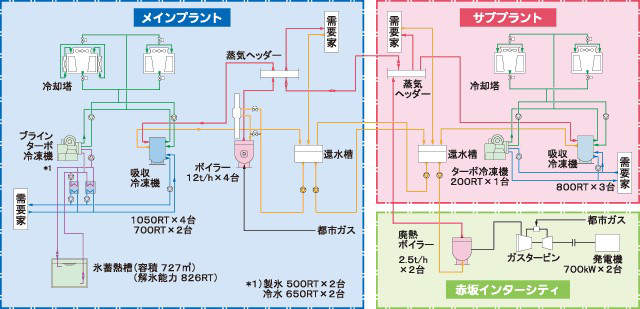

システムフロー図

メインプラントには炉筒煙管ボイラー、吸収冷凍機、ターボ冷凍機、氷蓄熱槽設備を、サブプラントには吸収冷凍機、ターボ冷凍機を設置。蒸気は炉筒煙管ボイラーで製造し、お客様側に設置されたコージェネレーション設備の廃熱を有効に活用しています。
冷水製造は各機器を効率よく組合せ省エネルギーを図っています。

納入機器

納入先	機器名称		品番	納入数	馬力	備考
メインプラント	-	蒸気二重効用吸収冷凍機	-	4台	-	HW-HS1350FS（2010年）
メインプラント	-	蒸気二重効用吸収冷凍機	-	2台	-	FW-HS900FS（2010年）
サブプラント	-	ナチュラルチラー｜吸収冷温水機超省エネルギーWE型	-	3台	-	JW-WE800FS（2005年）
